Konfigurasi SSH & Telnet pada Router di Cisco Paket Tracer


Konfigurasi SSH & Telnet pada Router di Cisco Paket Tracer

Hasil gambar untuk cisco packet tracer
A.Pendahuluan

   Ketika kita berada diluar dan terdapat troubleshooting pada router kita , kita tidak perlu jauh" pulang ke kantor untuk membenarkannya . Kita bisa meng remote router kita dari tempat kita berada

B.Latar Belakang

Telnet menggunakan perangkat lunak untuk membuat perangkat virtual yang menyediakan fitur yang sama sesi terminal dengan akses ke antarmuka baris perintah server (CLI).

SSH menyediakan remote login yang aman dan layanan jaringan aman lainnya.
Juga memberikan otentikasi yang lebih kuat daripada Telnet dan mendukung pengangkutan sesi data menggunakan enkripsi Profesional jaringan harus selalu menggunakan SSH di tempat Telnet, bila memungkinkan . Secure Shell (SSH) – Digunakan juga untuk menyediakan akses jarak jauh ke server dan perangkat  jaringan.

C.Maksud & Tujuan

Salah satu kegunan SSH & Telnet kita dapat mengremote router kita tanpa langsung bertemu dengan routernya

D.Pembahasan

SSH & Telnet selain digunakan untuk mengremote router tanpa bertemu dengan router tsb . Pada SSH kita dapat meng-enkripsi password supaya tidak mudah dijebol oleh hacker

Lanjut saja kita langsung eksekusi : * Perintah pertama kita diperintah untuk mengkonfigurasikan router
1.Untuk pertama kita konfigurasi nama hostname pada router perintahnya pertamanya adalah
“ Router>en
Router>enable
Router#conf
Router#conf terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname BLC



2.Kita lanjut ke soal ke2 yaitu pada router kita tambahkan interface yang terhubung ke switch0 dan switch1 dan menambahkan ip address . Pertama kita konfigurasikan yang pertama dulu yaitu yang Fa0/0
“ BLC(config)#interface fa 0/0
BLC (config-if)#ip add
BLC (config-if)#ip address 192.168.10.1 255.255.255.0
BLC (config-if)#no sh
BLC (config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
BLC (config-if)#exit”

Kedua yang Fa 0/1 , dengan perintah :
“ BLC (config)#interface fa 0/1
BLC (config-if)#ip add
BLC (config-if)#ip address 192.168.20.1 255.255.255.0
BLC (config-if)#no sh

BLC (config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
BLC (config-if)#exit”



2.Kita disuruh untuk mengkonfigurasikan SSH untuk pertamanya kita setting domainnya terlebih dahulu
 Perintahnya adalah
“ BLC(config)#ip domain name blctelkom.id ”
Kemudian kita setting username dan secretnya , perintahnya yaitu
“BLC(config)#username blc secret bpn ”
Lalu kita setting maksimal remotenya , perintahnya yaitu
“ BLC(config)#line vty 0 5 ”
Untuk masuk ke settingannya SSH kita menggunakan perintah
“ BLC(config-line)#transport input ssh”
Lalu perintah “ BLC(config-line)#login local” untuk login kemudian exit “BLC(config-line)#exit”
Kemudian kita atur Bits Modulenya , saat muncul How many bits in the modulus [512]: kita ketik 1024 lalu enter
“ BLC(config)#crypto key generate rsa
The name for the keys will be: BLC.blctelkom.id
Choose the size of the key modulus in the range of 360 to 2048 for your
General Purpose Keys. Choosing a key modulus greater than 512 may take a few minutes.
How many bits in the modulus [512]: 1024
% Generating 1024 bit RSA keys, keys will be non-exportable...[OK]



3.Berikan password mode Privillage dengan perintah “ BLC(config)#enable secret blc “

  4.Lalu kita konfigurasikan DHCP Server dengan nama pool blc dan kita atur juga default gateway nya dan networknya , perintahnya sebagai berikut
“ BLC(config)#ip dhcp pool blc
BLC(dhcp-config)#dns
BLC(dhcp-config)#dns-server 8.8.8.8
BLC(dhcp-config)#de
BLC(dhcp-config)#default-router 192.168.10.1
BLC(dhcp-config)#net
BLC(dhcp-config)#network 192.168.10.0 255.255.255.0
BLC(dhcp-config)#ex
BLC(dhcp-config)#exit “

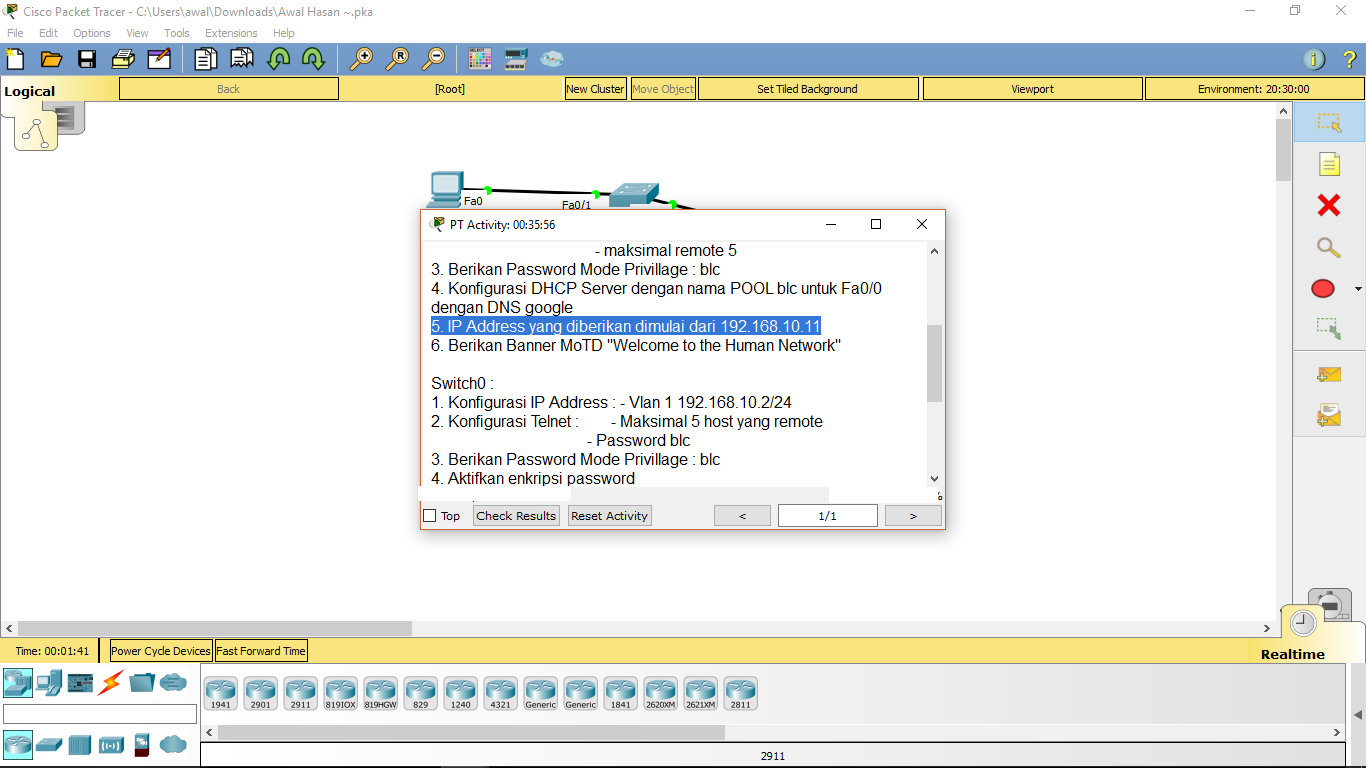

5.Pada soal no 5 kita diperintah untuk mengsetting IP Startnya, karena kita diperintah untuk mengatur ip startnya dari 192.168.10.11 maka perintahnya adalah
 “ BLC(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.10 “


6.Untuk menggatus Banner Motd kita masukkan perintah, ikuti sesuai soal/ keinginan
 “ BLC(config)#banner motd "Welcome to the Human Network"
BLC(config)#exit “


* Switch 0
1.pertama kita diperintah untuk menambahkan interface dan ip address pada switch . sama seperti tadi kita tambahkan intefacenya dan ip addressnya . perintahnya sebagai berikut
“ switch>en
Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int
Switch(config)#interface vlan1
Switch(config-if)#ip ad
Switch(config-if)#ip address 192.168.10.2 255.255.255.0
Switch(config-if)#no sh
%LINK-5-CHANGED: Interface Vlan1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up
Switch(config-if)#ex
Switch(config-if)#exit

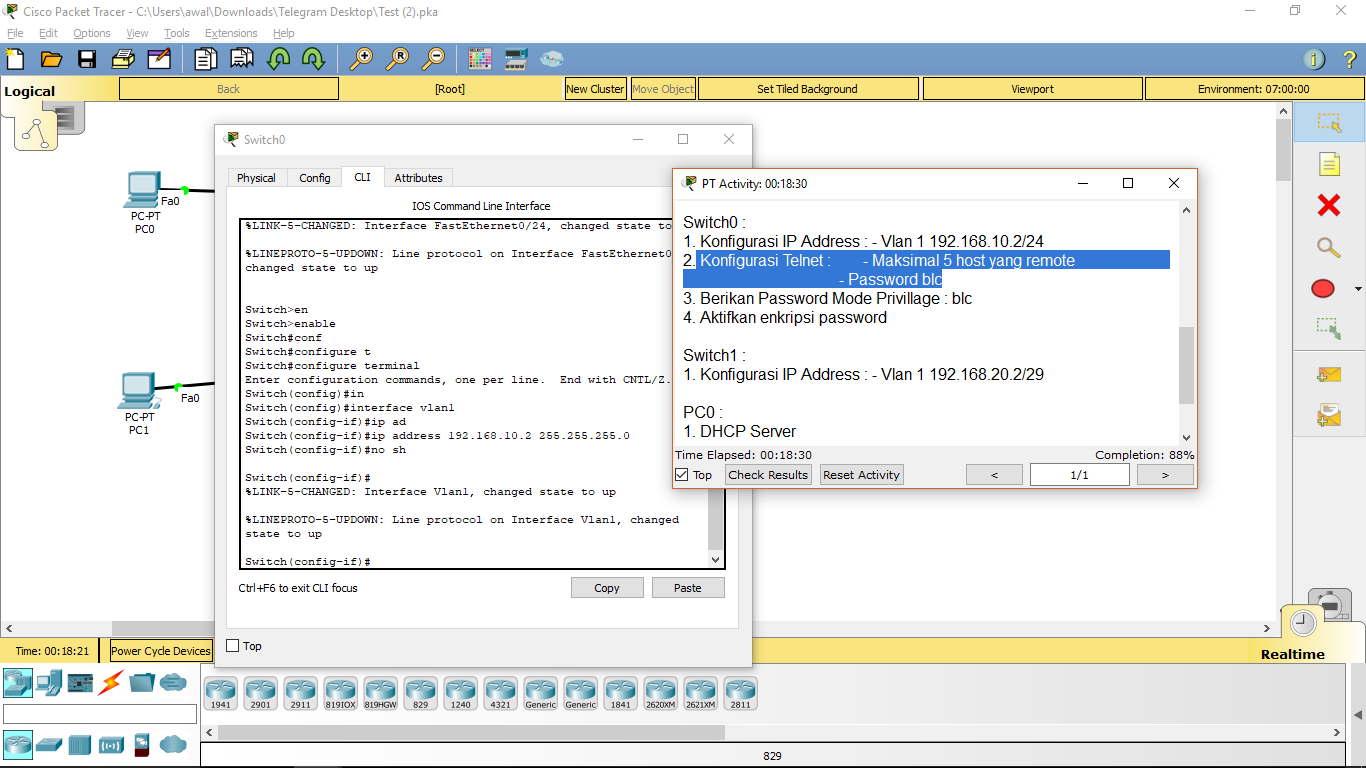

2.Lalu kita konfigurasi Telnet pada switch0  sesuai perintah pada soal. Pertama kita mengsetting maksimal 5 host yang remote dan memberi password . berikut perintahnya
“ Switch(config)#lin
Switch(config)#line v
Switch(config)#line vty 0 5
Switch(config-line)#pas
Switch(config-line)#password blc
Switch(config-line)#tra
Switch(config-line)#transport i
Switch(config-line)#transport input t
Switch(config-line)#transport input telnet
Switch(config-line)#pas
Switch(config-line)#password blc
Switch(config-line)#login
Switch(config-line)#exit

3. lalu kita enable passwordnya dengan perintah
“ Switch(config)#ena
Switch(config)#enable pas
Switch(config)#enable password blc “



4.Terakhir kita aktifkan enkripsi passwordnya
Switch(config)#ce
Switch(config)#ser
Switch(config)#service pas
Switch(config)#service password-encryption
Switch(config)#do wr
Building configuration...
[OK]
Switch(config)#

  * Switch 1
1.Sesuai pada soal kita diperintah untuk mengkonfiguasikan interface dan ip addressnya saja.
“Switch>en
Switch>enable
Switch#conf
Switch#conf terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int
Switch(config)#interface vlan 1
Switch(config-if)#ip add
Switch(config-if)#ip address 192.168.20.2 255.255.255.248
Switch(config-if)#exit

Switch(config)# “


* PC 0
1.Kemudian kita atur IP pada PC0 . Caranya adalah klik 2x pc 0 > Dekstop > IP Configuration lalu pilih DHCP



* PC1
1.Lalu pada PC1 kita konfigurasikan sesuai perintah



Jika semua sudah dilakukan dengan benar maka Compelition 100%

Untuk soalnya kalian dapat mengunduhnya disini
Note : Ada beberapa bug yaitu ketika kalian sudah selesai mengkonfig semua totalnya adalah 94% bukan 100% . Jika mau 100% kalian bisa membuat PC0 dengan settingan IP diatur menjadi Static

E.Masalah yang ditemukan
-
F.Kesimpulan

SSH dan Telnet sangat berguna untuk meng remote router tanpa harus ketemu langsung media router itu sendiri. Sekian dari saya bila ada kesalahan penulisan saya minta maaf . Terima kasih...

G.Refrensi
    Teman teman saya di BLC


sekian semoga berfanfaat y tutorial tersebut ,
wassalamualaikum wr.wb
